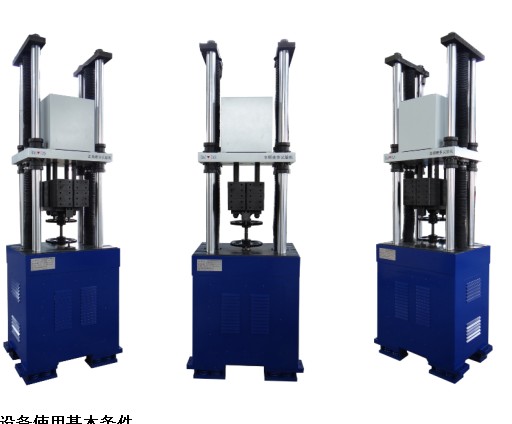

植入材料高頻疲勞試驗機 植入材料高頻疲勞試驗機設備使用基本條件1、現場環境條件環境溫度范圍： （-10～＋45）℃ 環境相對濕度：不大于 80% 2、其它條件 實驗室應具有三相五線 380V 交流電源及必要的插線板（座），電源電壓 波動范圍不大于±10%，電源配給功率不小于設備所需功率的 1.5 倍。 實驗室應具有可靠的接地線。 實驗室地面應為能夠承載設備的堅實平整地面，如平整的水泥地面，不需要特殊地基。 植入材料高頻疲勞試驗機主要技術特點：1. 植入材料高頻疲勞試驗機是功能強大的靜態和動態試驗機，帶有剛性的六柱（四根導向光柱、2根絲杠）負載框架，剛度大、試驗空間大，絲杠傳動驅動橫梁上升、下降。能很好地保證同軸度，保證試驗數據的精確性、穩定性。由于主機模型分析及設計上的獨到之處，使本公司的高頻機在整個頻率范圍內一般不需要動態試驗力補償。 2. 50～450Hz高測試頻率，超高頻可以達到1000Hz，縮短了測試時間，提高了樣品通量。試驗機的能耗非常低（僅為同等規格電液伺服疲勞試驗機能耗的2％左右）。 3. 易于安裝-無需輔助設備或系統（例如液壓系統，冷卻系統）。 4. 工作臺高度定制，方便的操作，便于操作員進行測試試驗。 5. 設備上帶有彩色顯示屏控制器，可顯示測量通道，機器和測試狀態；也可用于主機設置，手動升降橫梁，操作試驗進行，設置試驗參數等，直接顯示負荷和加載速度，非常方便裝卸試樣和觀察裂紋時及時停機。 6. HYG全數字測量控制系統，具有10kHz的控制頻率和24位分辨率，24位分辨率脈寬調制，控制穩定性高，故障率低。電氣部分與以前的改進主要表現在采用了分布式系統，控制器采用了DSP系列嵌入式單片系統，可獨立控制設備，保證系統工作的穩定性，即使WINDOWS系統出現故障，仍能正常控制設備工作。 7. 電磁激勵功率放大器采用新型的低壓激振系統。功放模塊采用美國仙童公司的大功率IGBT模塊，功放模塊可承受10μs的短路時間。電流過流保護電路在4μs內可以關閉電流輸出。一般在負載阻值很小時也能使功率放大器得到安全的保護。 8. 日本松下交流伺服電機及調速系統，調速比高達100000倍，可實現快速，準確的平均力控制
植入材料高頻疲勞試驗機技術指標：1. 最大負荷試驗力：±500 kN 2. 最大平均試驗力：±500 kN 3. 最大單向脈動負荷：±500 kN 4. 最大動負荷（峰谷值）：500 kN ，最大交變負荷（幅值）：250 KN 5. 頻率范圍：50～250Hz，頻率分辨率：0.1Hz，多級頻率調節 6. 最大振幅：±2mm 7. 最大記數：9×109 8. 靜態力精度（靜態負荷示值精度）：±0.5% 9. 動態試驗力精度（動態負荷示值精度）：±2% 10. 受力同軸度：5% 11. 試驗空間：高度850mm（寬度、高度可以定制） 12. 立柱數量：6（導向柱4根、絲杠2根） 13. 試驗力測量范圍：在1%～100%。 14. 動態試驗力波動度：±0.3% F·S 15. 靜態試驗力波動度：±0.3% F·S 16. 橫梁速度：0.001～250 mm / min 17. 最高橫梁返回速度：350 mm / min 18. 橫梁上的重復定位精度為±2 μm 19. 控制方式：全數字化微機控制，具有常規疲勞試驗（對稱及不對稱） 、塊譜（程控）疲勞試驗、調制疲勞試驗（正弦波、三角波、梯形波、自定義波）等。 20. 具有遠程手動操作功能便于遠程操作，包括負荷、速度顯示及速度調節等。 21. 計算機以 WINDOWS 為工作平臺，采用虛擬面板操作方式，界面清晰、操作便捷、程序規范穩健，完成對整個設備的管理控制、試驗數據的采集處理及存貯打印，并具有動載波形、電流波形、激勵波形的實時顯示功能。試驗方法符合 ASTM﹑ISO﹑GB 等標準；全過程試驗數據、試驗狀態及每個試驗狀態所發生的時刻能自動存儲到計算機硬盤上，以防斷電丟失；對于間歇性疲勞試驗，試驗過程數據可自動續接，以維護試驗過程數據的完整性；試驗數據可報表打印，其格式也可轉換成常用的軟件文檔格式，如 Word、Excel 等。 22. 適用標準：JJG556-2011《軸向加力疲勞試驗機檢定規程》、GB/T2611、GB/T3075、 HB5287、ASTM E647、ASTM E399 標準等。設備指標及功能完全滿足 ASTM﹑ISO﹑GB 等標準或試驗方法的要求、完全滿足在國內業已開展的各級試驗室國內外認證體系的要求。 23. 具有靜態試驗機的功能，具有拉伸、壓縮、彎曲等試驗功能。軟件滿足GB/T228標準。 植入材料高頻疲勞試驗機標準配置及選配序號 | 名 稱 | 型號規格 | 數量 | 備 注 | PDS500型高頻疲勞試驗機標準配置 | 1 | 高頻疲勞試驗機主機 | PDS500 | 1 臺 |
| 2 | 全數字測控電箱 | PDS6 | 1 臺 | 內嵌變形測量通道。主要包括負荷放大器、動負荷放大器、靜負荷放大器、計數器：最大記數9×109、頻率計、應變測量通道（可連接COD規、應變片等 | 3 | 高頻疲勞試驗機電氣控制柜 | PDS6-500 | 1 臺 | 主要包括日本松下交流伺服電機驅動控制器和動負荷激勵驅動器等，全數字化控制，包括反饋接口，控制參數輸入 | 4 | 高頻疲勞機專用負荷傳感器 | PDSZ500 | 1 臺 | 滿足ISO7500標準 | 5 | 品牌一體計算機 | 聯想 | 1 臺 | 主流配置，22 寸液晶顯示器，4G內存，1T硬盤 | 6 | 惠普激光打印機 | 惠普 | 1 臺 | A4 | 7 | 手持式遙控數顯操作盒 | PDS-HB6 | 1 套 | 遠程有線式手動操作功能 | 8 | 中文版試驗控制軟件 | PDS-SW6 | 1 套 | 或更高版本，可選配斷裂力學相關試驗功能。 | 9 | 校驗工裝 |
| 1 套 | 用于設備校驗。 | 10 | 螺紋圓試件夾具 |
| 1套 | 使用溫度：室溫。 | 11 | 碳鋼鋼筋專用液壓夾持系統 |
| 1套 | 使用溫度：室溫。 | 12 | 隨機工具 |
| 1 套 | 齒輪盤鎖緊扳手、內六角扳手套件等 | 13 | 隨機資料 |
| 1 套 | 說明書、合格證、裝箱清單等 | 14 | 質量證明文件 |
| 1套 | 質量證明文件 |
