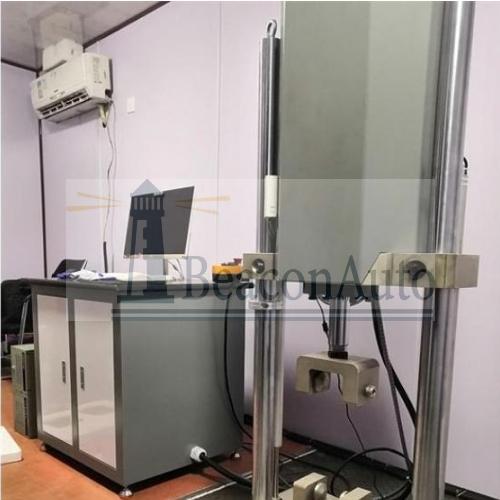

轎車千斤頂三軸試驗機 轎車千斤頂三軸試驗機基本信息 型號：YAW-50 分辨率：0.01 測量精度：1級 貨號：123 加工定制：是 電源電壓：380V 規格：YAW-50 重量：20000kg 測量范圍：0-50kn 外形尺寸：約2000*1000*2800mm； 汽車千斤頂放在汽車的工具箱里面，用于在更換備用輪胎時頂起車身。由于其結構以及力學需要，需要做三個方向的動靜態力學性能測試，就需要用到本款汽車千斤頂三軸試驗機。 轎車千斤頂三軸試驗機主要用途簡介: 剪式千斤頂三軸動靜態測試試驗機是我公司開發的專用于汽車配備的剪式千斤頂的專用檢測設備。該檢測設備具有垂向動態、靜態測試功能，同時還具備X,Y,Z三個方向的靜態（力—變形）測試功能。 剪式千斤頂三軸動靜態測試試驗機測試的重點在于在設計上使用了三個方向，兩自由度平臺，當千斤頂固定于底座上時施加垂向力后，無論另外兩個側向方向的位移*變化，垂向施加力點會沿著側向力的方向自由平移，每一個施加的力都保證是獨立的，不受其他方向力的耦合，檢測千斤頂整體是否變形或破壞。 剪式千斤頂三軸動靜態測試試驗機在升降絲桿平行方向配備有扭矩傳感器，用于測量起重及卸載時扭矩的實時變化，電腦軟件實時顯示曲線，包括X,Y向進行位移變化時，扭矩的變化都能夠真實的反應出來，同時采集并記錄、保存。 轎車千斤頂三軸試驗機技術指標: 2.1垂向*試驗力：50kN; 2.2 垂向加載行程：0—600mm； 2.3 Z軸電動缸位移速度:500mm/min 2.4橫向X試驗力按：20kN; 2.5橫向X行程：0-±70mm； 26 X向位移速度:200mm/min 2.7縱向Y試驗力按：20kN; 2.8縱向Y行程：0-±70mm； 2.9 Y向位移速度:200mm/min 2.10試驗力加載精度：優于±1%； 2.11變形測量精度：優于±0.5%； 2.12 外形尺寸：約2000*1000*2800mm；
|
