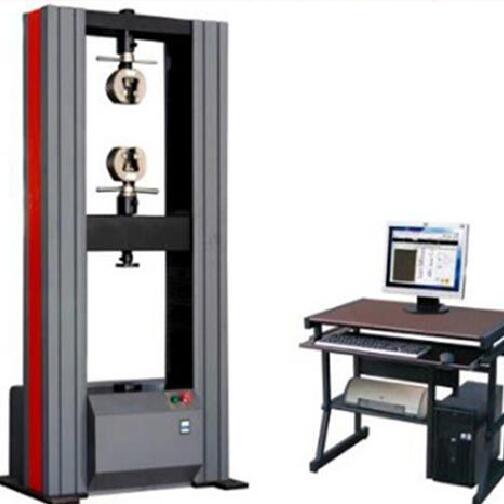

混凝土極限拉伸試驗機WDW-H100 混凝土極限拉伸試驗機(混凝土軸向拉力) 一、混凝土極限拉伸試驗機重要功能： 1混凝土極限拉伸試驗機.用于混凝土軸向抗拉試驗力、軸向抗拉強度、極限拉伸值、抗拉彈性模量力學性能的實驗測試及研究。 2.混凝土軸向拉伸試件及埋件：拉環拉伸A(100x100x550mm);拉桿拉伸B(M16/￠150x500mm);夾持拉伸C(100x100x600mm);拉板拉伸D(￠150x300～500mm); 3.主要依據《SL352-2006水工混凝土試驗規程 》 二、混凝土極限拉伸試驗機重要參數 WDW-H100;100kN混凝土拉伸試驗機(混凝土軸向拉力) 1試驗力100kN 2試驗機級別0.5級 3負荷測量范圍0.4%～100%FS(0.5級) 4示值相對誤差±0.5%(0.5級) 5試驗力分辨力1/±300000F.S(全程分辨力不變) 6變形測量范圍0.2%～100% FS 7力控速率調節范圍0.005%～5%FS/S 8力控速率控制精度速率<0.05%FS時，為±1%設定值以內; 速率 ≥0.05%FS時，為±0.5%設定值以內; 9變形速率調節范圍0.005～5%FS/s; 10變形速率控制精度速率<0.05%FS/s時，為設定值的±1%以內; 速率≥0.05%FS/s時，為設定值的±0.5%以內; 11應變測量0.001mm 12位移速率調節范圍0.001～600mm/min; 13位移速率控制精度為設定值的±0.2%以內; 14恒力、恒應變、恒位移控制范圍0.5%～100%FS 15恒力、恒應變、恒位移控制精度設定值≥10%FS時，為設定值的±0.5%以內 設定值<10%FS時，為設定值的±1%以內 16有效試驗寬度500mm 17有效拉伸空間1100mm 18電源電壓～220V±10%，50Hz;(須可靠接地) 19機器功率2.0kW 20載荷機架尺寸(LWH)1050x560x2450mm 21機器重量≈850kg
三、混凝土極限拉伸試驗機主要配置 名 稱內 容備 注 載荷機架高剛性、高穩定性、門式載荷機架1臺 驅動系統進口交流伺服電機及驅動器1套 測控系統HLXK-Test全數字閉環、多通道、多功能、易操控1套 測力傳感器1支 手持控制器1只 混凝土拉伸附具1套 壓縮附具1套 應變測量系統環形、高精度、多窗口顯示1套 計算機主流品牌1臺 隨機工具1套 技術資料說明書、裝箱單、合格證、服務單1套 試驗機軟件中文版/可定制英文版1套 四、混凝土極限拉伸試驗機試驗功能擴展： 增加附具，可完成多類材料拉伸、壓縮、彎曲試驗; 1.各種橡膠、塑料、薄膜等非金屬材料、復合材料的拉伸、壓縮、彎曲試驗。 2.各種金屬、薄金屬、絲材、細線、纖維、彈性體、泡沫材料性能試驗。 3.紡織、食品、藥品、化妝品、生物材料性能試驗。 4.電子部件的拉脫、剝離、焊接強度試驗。 5.印刷電路板的剝離、彎曲強度、緊固件性能試驗。 6.木制品、紙產品、膠片樣品的性能試驗。 7.應力松弛試驗及粘合劑強度試驗。 8.土工材料拉伸、頂破、刺破性能試驗。 五、混凝土極限拉伸試驗機試驗附具/夾具擴展 1. 金屬拉伸V型鉗口(￠4-9mm，￠9-14mm ，￠14-21mm); 2. 金屬拉伸平鉗口(0-7mm，7-14mm;14-21mm); 3. 電子引伸計(標距5mm、10mm、25mm、50mm、100mm等); 4. 壓縮附具(￠150mm、200mm、方型、T型、特制等); 5. 彎曲附具(跨度范圍10～1000mm可選、可定制); 6. 其它類(線材纏繞式、對夾式、杠桿式、橡塑、剝離、剪切、建筑砂漿粘結力、土工布、土工格柵、防水板、大口徑拉伸等多種); 7. 增配小負荷測力傳感器; 標簽：混凝土極限拉伸試驗機
|
