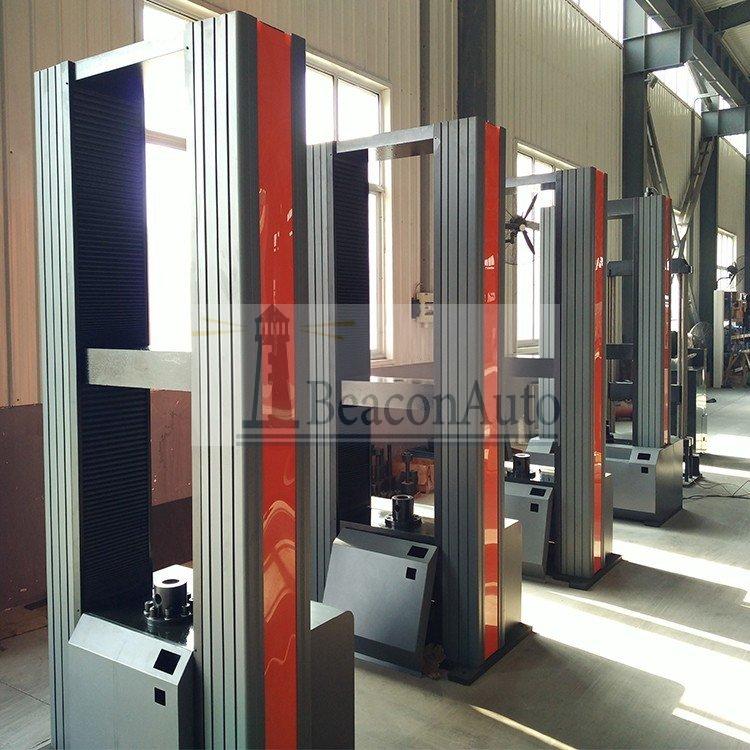

WDW-600微機控制電子萬能試驗機 微機控制電子萬能試驗機產品簡介： WDW-600微機控制電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。 微機控制電子萬能試驗機主要技術指標： 1. 最大試驗力：600kN 2. 試驗力測量范圍：0.4%--100% 3. 試驗力示值精度：優于示值±1% 4. 試驗力分辨力：1/500000(全程不分檔) 5. 橫梁位移測量精度：分辨率高于0.0025mm 6. 變形測量精度：±0.5%（在0.2—10mm范圍內） 7. 試驗速度范圍：0.001—200mm/min,無級調速 8. 速度控制精度：±1%(0.001~10mm/min); 9. 恒力、恒變形、恒位移控制范圍: 0.2%-100%FS 10．恒力、恒變形、恒位移控制精度: 設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.1%以內 11. 變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內 12. 試驗空間： A：拉伸空間：700mm B：壓縮空間:700mm 13．夾具形式:楔形夾具體 平鉗口：0-20mm 圓鉗口：?14-?40mm 14. 夾緊方式：液壓夾緊（獨立夾緊油源） 15. 壓盤尺寸：φ150 mm 16. 整機電源：三相,380V±10%,50Hz，功率：4kW 17. 工作環境：室溫—35℃,相對濕度不超過80% 19. 重量：約3.5噸 微機控制電子萬能試驗機方案描述 1 主機 1.1主機采用落地式框架結構，強度高、變形小，外形美觀大方； 1.2 采用進口高精度滾珠絲杠，傳動高效平穩； 1.3 采用高精度輪輻式負荷傳感器，測量精度高，穩定性好； 1.4 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙； 1.5 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可大1:100000； 1.6 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象； 1.7 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。 2控制系統 全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在： 1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制； 2、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/500000，全程不分檔； 3、選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計； 4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”； 5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。 微機控制電子萬能試驗機控制軟件 符合GB228-2002、GB228-2010等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。 微機控制電子萬能試驗機系統基本配置 1、試驗機主機 (落地式框架結構) 1.1 交流伺服電機及伺服驅動器 1.2 高精度負荷傳感器 1.3進口精密滾珠絲杠副 1.4減速系統（圓弧齒同步帶傳動） 2、STC300雙通道程控放大器 分辨力1/500000 3、試驗機專用三閉環控制軟件 4、引伸計（北鋼院YYU50/25） 5、光電編碼器 6、全套附具包括：拉伸，壓縮附具、移動防護罩 7、戴爾或聯想品牌計算機 8、惠普A4激光打印機 9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 更多微機控制電子萬能試驗機資料請聯系我們濟南信標自動化設備有限公司。專業生產液壓萬能試驗機，疲勞試驗機，扭轉試驗機，高溫蠕變?cè)囼?yàn)機，彈簧試驗機，彎曲試驗機，沖擊試驗機，彎曲強度試驗機，抗拉強度試驗機等。
|
